Насос КСВ конденсатный секционный вертикальный представляет собой устройство, разработанное для перемещения конденсата и схожих с ним сред в тепловых сетях, аналогичных им коммуникациям и трубопроводным системам. Насос КСВ и агрегаты на его основе характеризуются высокой надежностью и высокими показателями производительности. При разработке насоса, в конструкцию была заложена способность непрерывной работы в течение продолжительного времени, конденсатные насосы этой серии не требовательны в обслуживании, имеют продолжительный срок службы и редко выходят из строя. При проектировании, был учтен опыт эксплуатации конденсатных насосов,  благодаря чему удалось создать конструкцию - монтаж и эксплуатация которой не представляют собой особой сложности. Конденсатный насос КсВ выпускается в широком спектре модификаций, отличающихся габаритами, собственными конструктивными особенностями, техническими и эксплуатационными характеристиками. Выше указанные достоинства позволяют широко применять данный тип агрегатов, успешное применение которых и их высокая востребованность привели к необходимости расширения диапазона  выпускаемой продукции.  Благодаря этому была получена возможность выбора оборудования, практически для  любых условий использования.

 Конденсатный насос КсВ предназначен для обеспечения транспортировки конденсата в паровых сетях тепловых электростанций, разработанных для работы на органическом топливе, атомных электростанций, а также для перекачки жидкостей, сходных с конденсатом по вязкости и химической активности.

 По своей конструкции конденсатный насос КсВ центробежный, двух- или четырехступенчатый, спиральный, вертикальный, двухкорпусный, секционный, с внутренним корпусом состоящим из ротора, статорных деталей, концевых уплотнений сальникового или торцового типа, подшипников, с электродвигателей в качестве приводного механизма.



Основные технические характеристики

Марка насоса

Марка агрегата

Подача,
м3

Напор,
м

Частота вращения,
об/мин

Мощность двигателя,
кВт

КсВ 90-155

АКсВ 90-155

90

155

2940

75

КсВ 90-220

АКсВ 90-220

90

220

2940

110

КсВ 120-85

АКсВ 120-85

120

85

2940

55

КсВ 125-55

АКсВ 125-55

125

55

2950

30

КсВ 125-55а

АКсВ 125-55а

125

45

2950

30

КсВ 125-55б

АКсВ 125-55б

125

40

2950

30

КсВ 125-140

АКсВ 125-140

125

140

2950

75

КсВ 125-140-1 АКсВ 125-140-1 125 140 3000 75
КсВ 125-140-3М АКсВ 125-140-3М 125 140 3000 75

КсВ 125-140а

АКсВ 125-140а

125

125

2950

75

КсВ 125-140а-1 АКсВ 125-140а-1 125 125 3000 75
КсВ 125-140а-3М АКсВ 125-140а-3М 125 125 3000 75

КсВ 125-140б

АКсВ 125-140б

125

100

2950

55

КсВ 125-140б-1 АКсВ 125-140б-1 125 100 3000 55
КсВ 125-140б-3М АКсВ 125-140б-3М 125 100 3000 55

КсВ 200-130

АКсВ 200-130

200

130

2940

110

КсВ 200-130а

АКсВ 200-130а

200

115

2940

110

КсВ 200-130б

АКсВ 200-130б

200

99

2940

110

КсВ 200-160 АКсВ 200-160 200 160 1500 250

КсВ 200-220

АКсВ 200-220

200

220

1480

250

КсВ 200-250

АКсВ 200-250

200

250

1485

250

КсВ 320-85

АКсВ 320-85

320

85

1480

132

КсВ 320-125

АКсВ 320-125

320

125

1480

160

КсВ 320-50/160

АКсВ 320-50/160

320

50/160

1480

315

КсВ 320-160-2

АКсВ 320-160-2

320

160

1480

250

КсВ 500-85-1

АКсВ 500-85-1

500

85

985

200

КсВ 500-150-1

АКсВ 500-150-1

500

150

1480

315

КсВ 500-220-1

АКсВ 500-220-1

500

220

1480

500

КсВ 1150-90

АКсВ 1150-90

1150

90

1480

500

КсВ 1250-45

АКсВ 1250-45

1250

45

1480

250

КсВ 1500-140

АКсВ 1500-140

1500

140

1480

1000



Подъем

Испол-
нение

Конструктивные особенности

Перекачиваемые среды

Материалы исполнения

Проточная часть

Тип уплотне-
ния

I

Горизон-
тальные

Однокорпусные Одностороннего входа

Конденсат отработанного пара стационарных паровых турбин,конденсат греющего пара из теплообменных аппаратов. Жидкости,сходные с конденсатом по вязкости и химической активности, с водородным показателем (рН) от 6,8 до 9,2, с содержанием твердых частиц размером не более 0,1 мм и концентрацией не более 5 мг/л. Температура - до 398 К (+125 °С).

Чугун СЧ20

Мягкий сальник

Горизон-
тальные

Однокорпусные Секционные

Вертика-
льные

Двухкорпусные Секционные

-

II

Горизон-
тальные



Конденсат, подаваемый в деаэраторы АЭС и ТЭС. Температура - до 333 К (+60 °С).

Чугун СЧ20

Мягкий сальник

Вертика-
льные

Двухстороннего входа

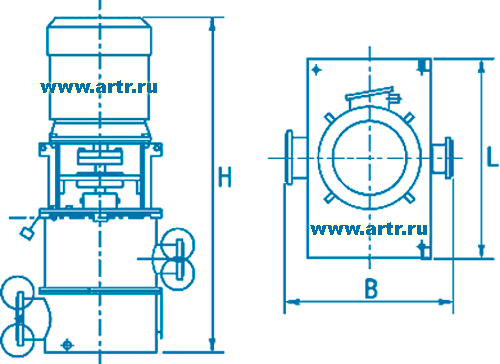

Габаритные и присоединительные размеры насосных агрегатов типов КсВ

Насос КСВ

Типоразмер насоса

насосного агрегата

Данные электродвигателя

Габаритные и присоединительные размеры насосного агрегата, мм

Масса, кг

Типоразмер двигателя

Nд, кВт

n, мин -1

L

B

H

Dy

Dy1

КсВ-90-155

АКсВ-90-155

5АМ200S2

75,0

2900

900

800

2225

200

100

1330

КсВ-90-220

АКсВ-90-220

5AM280S2

110

2900

900

800

2450

200

100

1650

КсВ-125-55

АКсВ-125-55

АИР180М2

30

2900

680

600

1535

200

100

670

КсВ-Е125-55

АКсВ-Е125-55

ВА180М2

30

2900

680

600

1700

200

100

810

КсВ-120-85

АКсВ-120-85

5АН200М2

55

2900

900

800

2190

200

100

1175

КсВ-125-140

АКсВ-125-140

5АМ200S2

75

2900

680

600

1790

200

100

1015

КсВ-Е125-140

АКсВ-Е125-140

АВ250S2

75

2900

680

600

1995

200

100

1230

КсВ-200-130

АКсВ-200-130

5AM280S2

110

2900

960

900

2405

200

100

1813

КсВ-Е200-130

АКсВ-Е200-130

AB280S2

110

2900

960

900

2375

200

100

1970

КсВ-320-125

АКсВ-320-125

АИР315S4

160

1450

1200

1400

3190

200

100

3065

КсВ-500-85

АКсВ-500-85

AИР315М4

200

1450

1480

1500

3565

200

100

4450

КсВ-500-150

АКсВ-500-150

АО4-355Y-4

315

1450

1480

1500

3525

200

100

5200

КсВ-1250-45

АКсВ-1250-45

AO4-355X-4

250

1450

1545

1500

3840

200

100

5200

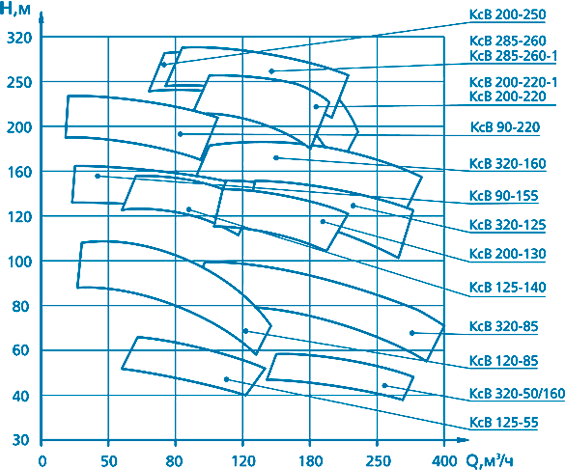

Гидравлические характеристики



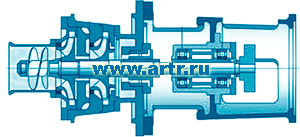

Описание конструкции насоса

Насос КСВ

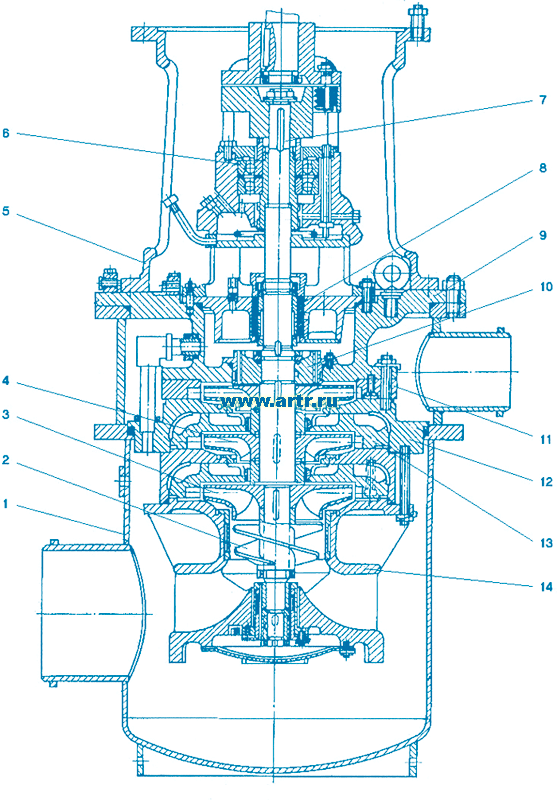

Основные детали насоса: 1- наружный корпус, 2- предвключенное колесо, 3- рабочее колесо первой ступени, 4- рабочее колесо промежуточной ступени, 5- фонарь, 6- сдвоенный радиально-упорный подшипник, 7- ротор, 8- концевое уплотнение вала, 9- напорная крышка, 10- барабан, 11- направляющий аппарат концевой ступени, 12- секция, 13- направляющий аппарат промежуточной ступени, 14- корпус подвода.



Назначение насоса КсВ

Конденсатный насос КсВ и насосный агрегат на его основе типа АКсВ предназначены для перекачивания конденсата в пароводяных сетях тепловых и энергетических блоков ТЭС, а также чистой воды с температурой до 140 0С в системах теплоснабжения, водоснабжения и прочих трубопроводных систем.

По своей конструкции конденсатный насос КсВ центробежный, вертикальный, однопоточный, одноступенчатый или многоступенчатый (в зависимости от модификации), двухкорпусной со съемным внутренним корпусом секционного типа. Рабочее колесо первой ступени двустороннего входа. Наружный корпус сварной с патрубками под приварку к трубопроводам. В качестве опоры для  ротора применены: на нижней опоре - подшипник скольжения, сконструированный для работы на перекачиваемой среде; на верхней опоре – выносной подшипник качения с пластичной или картерной смазкой. Разгрузка ротора от воздействия осевых сил применена гидравлическая при помощи гидропяты или разгрузочного барабана. Уплотнения вала устанавливается механические с сальниковой набивкой, что указывается в маркировке насоса буквой (С), взаимозаменяемые с механическими торцовыми обозначаются буквой (Т). Так как исполнение с сальниковой набивкой является стандартной для этих типов агрегатов, то оно может не указываться в маркировке.

Материал исполнения основных деталей:
1) корпус, крышка и секций – поковки и листовой прокат из углеродистых сталей;
2) проточная часть отливки и поковки из хромистых сталей 20Х13Л и 30Х13;
3) детали щелевых уплотнений – незадираемые коррозионностойкие сплавы;
4) вал – сортовой прокат из конструкционной легированной стали 40Х.

Компания ООО "АрмаТрейд" осуществляет поставки конденсатных насосов КсВ и  предлагает своим клиентам широкий спектр других типов насосов и сопутствующего оборудования, счетчиков, фильтров, фитингов и трубопроводной арматуры. Все оборудование, представленное в перечне предлагаемой продукции компании, является качественным и надежным, соответствует всем необходимым российским стандартам и заявленным производителем характеристикам. Предлагаемые конденсатные насосы имеют широкую линейку исполнений, что позволяет сделать выбор насоса, оптимально соответствующим конкретным требованиям эксплуатации, монтажа и пожеланиям заказчика.



Расшифровка обозначений насосов КсВ

Конденсатный насос КсВ 500-85
КсВ - конденсатный секционный вертикальный насос
500 - подача, м3/час
85 - напор насоса в метрах
