КОМПЕНСАТОРЫ / Сальниковый компенсатор

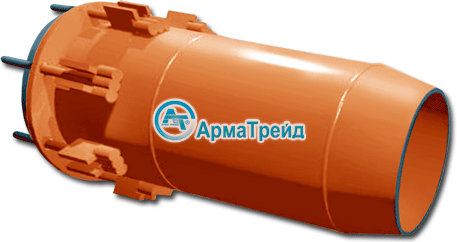

Компенсатор сальниковый односторонний
серия 4.903-10 выпуск 7

Компенсатор сальниковый односторонний   Компенсатор сальниковый односторонний (сборочный чертеж Т1.00.00.000 СБ) изготавливается по рабочим чертежам типовых конструкций сальниковых компенсаторов серии 4.903-10 выпуск 7, которые выполнены согласно плану типового проектирования по теме "Изделия и детали трубопроводов для тепловых сетей". Применяемая конструкция позволяет компенсировать большие линейные перемещения.
   Данный тип сальниковых компенсаторов разработан для трубопроводов паровых сетей и водяных тепловых сетей с параметрами воды и пара до Ру 25 кг/см2 при температуре воды до 200С и пара до 300С, при этом односторонние компенсаторы - для условных проходов от Ду 100 до 1400мм. В отличие от двухсторонних, данный вид компенсаторов обеспечивает компенсацию перемещений только одной ветви трубопровода.
   При проектировании систем отопления необходимо учитывать, что сальниковый компенсатор допускается применять в районах строительства тепловых сетей с расчетной температурой наружного воздуха не ниже минус 40С. Устанавливать с
альниковые компенсаторы для трубопроводов, прокладываемых на эстакадах и отдельно стоящих высоких опорах не рекомендуется. Изделие предназначено при подземной прокладки трубопровода теплотрасс и при надземной на низких опорах.  Вследствие малых габаритов они легко размещаются в камерах и проходных каналах (тоннелях).
   В результате проведенных работ по усовершенствованию и унификации конструкции, для компенсаторов Ру 25 кгс/см2 условных проходов от Ду 100 до 450 мм, толщины патрубков, обечаек, размеры крепежных и других деталей приняты едиными. Кроме того, достигнуто значительное облегчение конструкции компенсаторов за счет выполнения корпуса из двух частей с приваркой рабочей части (подвергающейся механической обработке и несущей наибольшую нагрузку) к обечайке в балластной части. Принятая конструкция узла затяжки грунд-буксы с Т-образными болтами, непосредственно на поверхности корпуса, позволила уменьшить плечо изгиба и существенно снизить массу конструкции. Вместе с тем, принятая конструкция исключает необходимость удалять болты для отвода грунд-буксы при замене уплотняющей набивки. Для этого достаточно ослабить затяжку болтов и вывести их из пазов упоров грунд-буксы , что значительно ускорит производство ремонтных работ. В грунд-буксе предусмотрены профильные отверстия (пазы) для заливки антикоррозийной смазки, что позволит устранить коррозию патрубков под грунд-буксой, возникающую вследствие конденсации влаги из окружающей (более холодной) среды.
   С целью повышения надежности работы сальниковой набивки при температуре до 150С применены резиновые уплотняющие кольца из теплостойкой резины типа
T со средней твердостью (с) по ГОСТ 7338-65, укладываемые с асбестовой или асбестопроволочной набивкой в сальниковые компенсаторы для тепловых сетей.
   Цена на сальниковый компенсатор зависит от материалов используемых при его изготовлении, разные типы которых применяются в соответствии с климатическими особенностями района эксплуатации.
   Кроме описанной конструкции, односторонние компенсаторы выпускаются также по чертежам 5.903-13:
Компенсатор сальниковый односторонний - серия 5.903-13 выпуск 4
Сальниковый односторонний компенсатор с самоуплотняющим устройством - серия 5.903-13 выпуск 4

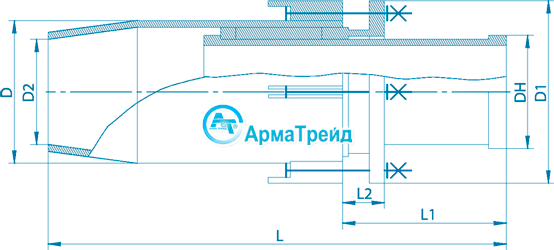

Габаритные и присоединительные размеры
Компенсатор сальниковый односторонний - серия 4.903-10 выпуск 7 (Dy 100 - 1400)

Габаритные и присоединительные размеры сальниковых односторонних компенсаторов Dy 100 - 1400 - серия 4.903-10 выпуск 7

Обозначение

Наименование для спецификаций

Проход условный Dy, мм

Давление условное Ру кгс/см2

Компенсирующая способность

Расчетная сила трения Q, тс

DH, мм

D, мм

D1, мм

L1, мм

L2, мм

D2, мм

L, мм

Масса, кг

Т1.01.00.000.СБ

100-25 Т1.01

100

25

250

1,5

108

133

190

360

65

98

830

20,5

Т1.02.00.000.СБ

120-25 Т1.02

120

25

250

1,3

133

159

220

360

65

124

680

27,7

Т1.03.00.000.СБ

150-25 Т1.03

150

25

250

2,6

159

194

255

370

75

148

895

41,4

Т1.04.00.000.СБ

170-25 Т1.04

170

25

250

3,1

194

219

280

370

75

182

920

46,6

Т1.05.00.000.СБ

200-25 Т1.05

200

25

200

6,0

219

273

345

370

120

206

970

86,3

Т1.06.00.000.СБ

200-25 Т1.06

200

25

400

6,0

219

273

345

570

120

206

1370

103,9

Т1.07.00.000.СБ

250-25 Т1.07

250

25

200

7,5

273

325

395

370

120

257

970

120,9

Т1.08.00.000.СБ

250-25 Т1.08

250

25

400

7,5

273

325

395

570

120

257

1370

134,8

Т1.09.00.000.СБ

300-25 Т1.09

300

25

200

9,0

325

377

450

370

120

308

950

142,3

Т1.10.00.000.СБ

300-25 Т1.10

300

25

400

9,0

325

377

450

570

120

308

1390

176,8

Т1.11.00.000.СБ

350-25 Т1.11

350

25

200

10,5

377

426

500

370

120

355

990

160,6

Т1.12.00.000.СБ

350-25 Т1.12

350

25

400

10,5

377

426

500

570

120

355

1390

190,5

Т1.13.00.000.СБ

400-25 Т1.13

400

25

300

12,0

426

480

550

480

120

411

1150

193,1

Т1.14.00.000.СБ

400-25 Т1.14

400

25

500

12,0

426

480

550

680

120

411

1550

229,5

Т1.15.00.000.СБ

450-25 Т1.15

450

25

300

13,5

480

530

600

480

120

465

1150

208,0

Т1.16.00.000.СБ

450-25 Т1.16

450

25

500

13,5

480

530

600

680

120

465

1550

246,7

Т1.17.00.000.СБ

500-16 Т1.17

500

16

300

8,5

530

576

665

485

130

614

1160

276,1

Т1.18.00.000.СБ

500-16 Т1.18

500

16

500

8,5

530

576

665

685

130

614

1560

320,6

Т1.19.00.000.СБ

600-16 Т1.19

600

16

300

11,5

630

678

770

485

130

614

1165

349,6

Т1.20.00.000.СБ

600-16 Т1.20

600

16

500

11,5

630

678

770

685

130

614

1565

408,8

Т1.21.00.000.СБ

700-16 Т1.21

700

16

300

13,0

720

770

865

485

130

702

1170

416,7

Т1.22.00.000.СБ

700-16 Т1.22

700

16

500

13,0

720

770

865

685

130

702

1570

488,3

Т1.23.00.000.СБ

800-16 Т1.23

800

16

300

15,0

820

872

965

485

130

800

1175

492,0

Т1.24.00.000.СБ

800-16 Т1.24

800

16

500

15,0

820

872

965

685

130

800

1575

577,6

Т1.25.00.000.СБ

900-16 Т1.25

900

16

350

16,5

920

972

1070

535

130

900

1275

623,6

Т1.26.00.000.СБ

900-16 Т1.26

900

16

600

16,5

920

972

1070

785

130

900

1775

754,6

Т1.27.00.000.СБ

1000-16 Т1.27

1000

16

350

18,5

1020

1074

1170

535

130

998

1280

702,2

Т1.28.00.000.СБ

1000-16 Т1.28

1000

16

600

18,5

1020

1074

1170

785

130

998

1780

853,8

Т1.29.00.000.СБ

1200-16 Т1.29

1200

16

350

22,0

1220

1276

1380

560

150

1196

1336

950,3

Т1.30.00.000.СБ

1200-16 Т1.30

1200

16

600

22,0

1220

1276

1380

810

150

1196

1836

1139,5

Т1.31.00.000.СБ

1400-16 Т1.31

1400

16

350

26,0

1420

1482

1580

560

150

1394

1340

1239,7

Т1.32.00.000.СБ

1400-16 Т1.32

1400

16

600

26,0

1420

1482

1580

810

150

1394

1840

1503,8

Т1.33.00.000.СБ

500-25 Т1.33

500

25

300

15,0

530

578

630

490

134

514

1165

330,2

Т1.34.00.000.СБ

500-25 Т1.34

500

25

500

15,0

530

578

630

690

134

514

1565

382,6

Т1.35.00.000.СБ

600-25 Т1.35

600

25

300

18,0

630

682

790

490

134

610

1180

398,1

Т1.36.00.000.СБ

600-25 Т1.36

600

25

500

18,0

630

682

790

690

134

610

1580

458,7

Т1.37.00.000.СБ

700-25 Т1.37

700

25

300

20,5

720

774

885

490

134

698

1182

500,5

Т1.38.00.000.СБ

700-25 Т1.38

700

25

500

20,5

720

774

885

690

134

698

1582

585,5

Т1.39.00.000.СБ

800-25 Т1.39

800

25

300

23,0

820

876

990

490

134

796

1186

595,0

Т1.40.00.000.СБ

800-25 Т1.40

800

25

500

23,0

820

876

990

690

134

796

1586

696,8

Т1.41.00.000.СБ

900-25 Т1.41

900

25

350

25,0

920

978

1090

540

134

894

1290

754,3

Т1.42.00.000.СБ

900-25 Т1.42

900

25

600

25,0

920

978

1090

790

134

894

1790

914,0

Т1.43.00.000.СБ

1000-25 Т1.43

1000

25

350

29,0

1020

1082

1200

540

134

990

1300

921,8

Т1.44.00.000.СБ

1000-25 Т1.44

1000

25

600

29,0

1020

1082

1200

790

134

990

1800

1124,3

Т1.45.00.000.СБ

1200-25 Т1.45

1200

25

350

35,0

1220

1286

1400

565

154

1186

1365

1292,9

Т1.46.00.000.СБ

1200-25 Т1.46

1200

25

600

35,0

1220

1286

1400

815

154

1186

1865

1565,2

Т1.47.00.000.СБ

1400-25 Т1.47

1400

25

350

40,0

1420

1490

1610

565

154

1382

1375

1715,4

Т1.48.00.000.СБ

1400-25 Т1.48

1400

25

600

40,0

1420

1490

1610

815

154

1382

1875

1994,7

Примечание:
1. При давлениях, отличных от приведенных в таблице, расчетные силы трения следует пересчитывать по рабочему давлению Р(раб) пропорционально отношению Р(раб)/Ру
2. Размер D2 соответствует номинальному внутреннему диаметру присоединяемой трубы.
3
. При установке компенсатора на трубопроводе с компенсирующей способностью меньшей, чем указано в таблице, установочные размеры могут быть уменьшены.
4
. В массу включена масса наплавленного металла сварных швов.
Пределы применения

Условное давление
Ру кгс/см2

Температура,°С

Условные проходы Ду, мм

До 200

250

До 300

Рабочее давление

16

16

14

12,5

100 - 1400

25

25

22

20,0

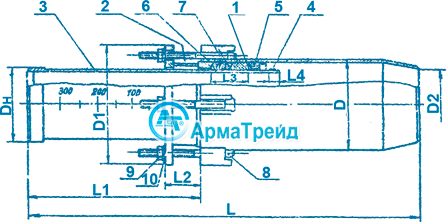

Устройство сальниковых компенсаторов
(описание конструкции)

Устройство сальниковых компенсаторов

1. Сальниковое уплотнение
2. Грунд-букса
3. Патрубок
4. Упорное кольцо
5. Контр-букса
6. Корпус
7. Упор
8. Болт с Т-образной плоской головкой
9. Гайка
10. Шайба

   Сальниковый компенсатор представляет собой подвижное соединение из двух стальных труб разного диаметра. Труба меньшего размера помещается в трубу большего размера, а пространство между ними заполняется сальниковой набивкой. На внешней стороне корпуса монтируется арматура, ограничивающая перемещение внутренней трубы, чтобы предотвратить ее выпадение. Устройство изготавливаются из толстостенных стальных труб или свариваются из листовой стали Ст3сп5, Ст20, 09Г2С, 17Г1С. В качестве сальниковой набивки применяется набивка марок АР или АП-31 ГОСТ 5152-84 и термостойкая круглая резина, которыми в виде колец заполняют сальниковую камеру.
   Конструкция состоит из корпуса 6, подвижного патрубка 3 с упорными кольцами 4 и контр-буксой 5. Между корпусом и патрубком, в сальниковой камере расположена набивка 1, уплотняемая грунд-буксой 2 , по средствам затяжки гаек 9 на болтах с Т-образной плоской головкой 8. Плоская, Т-образная форма головки болта предусмотрена для надежной фиксации в упоре 7 имеющем специальные пазы. Такая фиксация предотвращает проворачивание болтов и позволяет производить затяжку гаек без дополнительного инструмента и персонала.
   Размеры сальниковой камеры, куда помещается набивка, зависят от диаметра компенсатора и рабочего давления на которое он рассчитан. Толщина камеры выбирается обычно по толщине стандартного шнура, а длинна по рабочему давлению, ее величина должна быть достаточна для укладки не менее шести колец набивки (если компенсатор рассчитан на минимальное давление). Чем выше давление, тем больше длинна камеры, для укладки большего количества колец.
   Так как диаметр корпуса компенсатора больше трубопровода, в месте предусмотренном для стыковочного сварного шва, корпус имеет сужение, обеспечивающее переход от большего диаметра к меньшему. Конусный переход с большего диаметра на меньший достигается горячим способом или путем вырезки клиньев и сварки, так чтобы диаметр сужения соответствовал диаметру трубы. В месте нанесения приварного шва, на кромках патрубка предусмотрены скосы под углом 30°.
