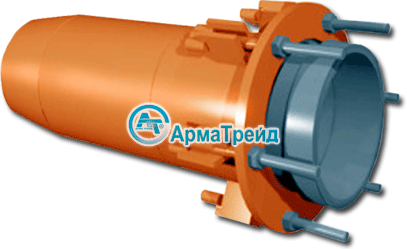

Компенсатор сальниковый односторонний - серия 5.903-13 выпуск 4

Компенсатор сальниковый односторонний          Сальниковый компенсатор изготовленный по чертежам серии 5.903-13 выпуск 4 может иметь два варианта исполнения: с уплотняющим устройством или без уплотняющего устройства. Рабочие чертежи типовых конструкций сальниковых компенсаторов серии 5.903-13 выпуск 4, разработаны в соответствии с исходными требованиями институтов ВНИПИэнергопром и Теплоэлектропроект. Материал, принятый в типовом проекте, углеродистая сталь - используется для изготовления сальниковых компенсаторов, применяемых в районах строительства тепловых сетей с расчетной температурой окружающей среды до минус 40С. В случае если сальниковый компенсатор планируется устанавливать в районах строительства тепловых сетей с расчетной температурой наружного воздуха от минус 40С до минус 50С при изготовлении используется листовая низколегированная сталь марки 17ГС, 17Г1С, 17Г1С У по ГОСТ 5520-79, а для районов с расчетной температурой наружного воздуха до минус 60С используется низколегированная листовая сталь марки 09Г2С по ГОСТ5520-79, трубы бесшовные горячедеформированные по ТУ14-3-1128-82 (испытания на изгиб по ГОСТ3728-78) из стали марки 09Г2С ГОСТ19282-73, сталь круглая марки 09Г2С по ГОСТ19281-73; шпильки и гайки из стали марки 33Х по ГОСТ4543-71.
       При проектировании и расчете сальниковых компенсаторов, толщины стенок корпуса и патрубков определялись из расчета обечаек на внутреннее давление среды по нормам расчета на прочность "Котлы стационарные паровые и водогрейные, и трубопроводы пара и горячей воды" ОСТ 105.031.08-85. Диаметры затяжных болтов и их количество определены расчетом на суммарную нагрузку от давления среды и усиления трения в уплотнительном узле. Количество пружин и их характеристики подобраны с таким расчетом, что при затяжке их на максимальную нагрузку, будет создаваться постоянное давление на грунд-буксу, необходимое на уплотнение сальниковой набивки.
       Компенсатор сальниковый односторонний - серия 5.903-13 выпуск 4 разработан для компенсации термических деформаций водяных и паровых тепловых сетей с параметрами воды и пара до Рраб 2,5МПа(25кгс/см2) при температуре воды до 200С и при температуре пара до 300С, при этом односторонний сальниковый компенсатор - для условных проходов от Ду 100 до 1400мм. Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода и составляет: от 200 до 450мм - для односторонних компенсаторов.
       Набивка сальниковых компенсаторов предусмотрена следующих марок: АР или АП-31 по ГОСТ5152-84. Ресурс работы таких набивок составляет порядка 25 полных циклов нагружения сальниковых компенсаторов. Такого количества циклов достаточно для эксплуатации компенсаторов в течении одного отопительного сезона. Скатанная прорезиненная набивка и асбестовые кольца марки АР, АРС ГОСТ5152-84 - применяется при давление рабочей среды до 10МПа и температуре до 400С. В случае необходимости использования компенсаторов при давлении рабочей среды до 0,5 МПа и температуре до 140С применяются кольца из теплостойкой резины типа 2 со средней степенью твердости 0 по ГОСТ6487-79 и асбестовая набивка АП-31 ГОСТ5252-84.
       Производство сальниковых компенсаторов ведется на заводах изготовителях, специализирующихся на оборудовании для химической, газовой, нефтяной и теплоэнергетической промышленности, и в соответствии с утвержденной документацией, техническими условиями, требованиями ГОСТ.

Пределы применения, в зависимости от температуры проводимой среды.

Условное давление
Ру МПа (кгс/см2)

Давление рабочее Рраб, МПа (кгс/см2) при температуре среды,°С

Условный проход Ду, мм

До 200

До 250

До 300

1,6 (16)

1,6 (16)

1,4 (14)

1,25 (12,5)

100 - 1400

2,5 (25)

2,5 (25)

2,2 (22)

2,0 (20)

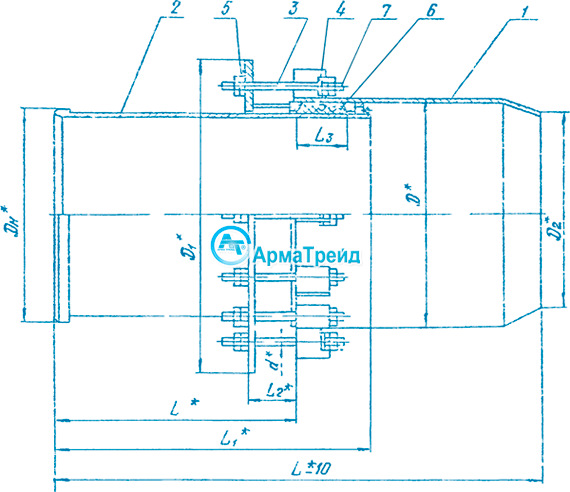

Габаритные и присоединительные размеры
Компенсатор сальниковый односторонний - серия 5.903-13 выпуск 4 (Dy 100 - 1400)

Компенсатор сальниковый односторонний - серия 5.903-13 выпуск 4

1. Корпус
2. Патрубок
3. Шпилька
4. Упор
5. Шайба
6
. Сальниковое уплотнение

Габаритные и присоединительные размеры сальниковых односторонних компенсаторов
Dy 100 - 1400 - серия 5.903-13 выпуск 4

Обозначение

Наименование
для спецификаций

Условный проход (Ду), мм

Давление
кгс/см2

Монтажная длинна, мм

Компенсирующая
способность, мм

Масса, кг.

ТС-579.00.000-00

100-25-TC-579-00

100

25

850

240

25

ТС-579.00.000-01

125-25-TC-579-01

125

25

880

240

30

ТС-579.00.000-02

150-25-TC-579-02

150

25

950

240

54

ТС-579.00.000-03

200-25-TC-579-03

200

25

1040

190

99

ТС-579.00.000-04

200-25-TC-579-04

200

25

1340

340

115

ТС-579.00.000-05

250-25-TC-579-05

250

25

1040

190

129

ТС-579.00.000-06

250-25-TC-579-06 250

25

1340

340

155

ТС-579.00.000-07

300-25-TC-579-07

300

25

1080

190

175

ТС-579.00.000-08

300-25-TC-579-08 300

25

1380

340

207

ТС-579.00.000-09

350-25-TC-579-09

350

25

1120

190

218

ТС-579.00.000-10

350-25-TC-579-10 350

25

1420

340

246

ТС-579.00.000-11

400-25-TC-579-11

400

25

1230

200

268

ТС-579.00.000-12

400-25-TC-579-12 400

25

1630

400

315

ТС-579.00.000-13

500-25-TC-579-13

500

25

1230

250

375

ТС-579.00.000-14

500-25-TC-579-14 500

25

1630

450

439

ТС-579.00.000-15

600-25-TC-579-15

600

25

1250

250

480

ТС-579.00.000-16

600-25-TC-579-16 600

25

1650

450

562

ТС-579.00.000-17

700-25-TC-579-17

700

25

1250

250

587

ТС-579.00.000-18

700-25-TC-579-18 700

25

1650

450

688

ТС-579.00.000-19

800-25-TC-579-19

800

25

1250

250

729

ТС-579.00.000-20

800-25-TC-579-20 800

25

1650

450

859

ТС-579.00.000-21

900-25-TC-579-21

900

25

1470

320

830

ТС-579.00.000-22

900-25-TC-579-22 900

25

1870

520

1078

ТС-579.00.000-23

1000-25-TC-579-23

1000

25

1480

320

1148

ТС-579.00.000-24

1000-25-TC-579-24 1000

25

1880

520

1333

ТС-579.00.000-25

1200-25-TC-579-25

1200

25

1490

320

1555

ТС-579.00.000-26

1200-25-TC-579-26 1200

25

1890

520

1825

ТС-579.00.000-27

1400-25-TC-579-27

1400

25

1500

320

2036

ТС-579.00.000-28

1400-25-TC-579-28 1400

25

1900

520

2372

ТС-579.00.000-29

500-16-TC-579-29

500

16

1230

250

320

ТС-579.00.000-30

500-16-TC-579-30 500

16

1630

450

379

ТС-579.00.000-31

600-16-TC-579-31

600

16

1250

250

383

ТС-579.00.000-32

600-16-TC-579-32 600

16

1650

450

453

ТС-579.00.000-33

700-16-TC-579-33

700

16

1250

250

459

ТС-579.00.000-34

700-16-TC-579-34 700

16

1650

450

537

ТС-579.00.000-35

800-16-TC-579-35

800

16

1250

250

585

ТС-579.00.000-36

800-16-TC-579-36 800

16

1650

450

692

ТС-579.00.000-37

900-16-TC-579-37

900

16

1460

320

740

ТС-579.00.000-38

900-16-TC-579-38 900

16

1860

520

862

ТС-579.00.000-39

1000-16-TC-579-39

1000

16

1460

320

908

ТС-579.00.000-40

1000-16-TC-579-40 1000

16

1860

520

1060

ТС-579.00.000-41

1200-16-TC-579-41

1200

16

1470

320

1150

ТС-579.00.000-42

1200-16-TC-579-42 1200

16

1870

520

1332

ТС-579.00.000-43

1400-16-TC-579-43

1400

16

1470

320

1476

ТС-579.00.000-44

1400-16-TC-579-44 1400

16

1870

520

1718
Примечание: При давлениях, отличных от приведенных в таблице, расчетные силы трения следует пересчитывать по рабочему давлению Р(раб) пропорционально отношению Р(раб)/Ру


Устройство сальниковых компенсаторов
(описание конструкции)

       Сальниковый компенсатор представляет собой подвижное соединение из двух стальных труб разного диаметра. Труба меньшего размера помещается в трубу большего размера, а пространство между ними заполняется сальниковой набивкой. На внешней стороне корпуса монтируется арматура, ограничивающая перемещение внутренней трубы, чтобы предотвратить ее выпадение.
       Если компенсатор планируется устанавливать в районах строительства тепловых сетей с расчетной температурой наружного воздуха от минус 40С до минус 50С, при его изготовлении используется листовая низколегированная сталь марки 17ГС, 17Г1С, 17Г1С У по ГОСТ 5520-79, а для районов с расчетной температурой наружного воздуха до минус 60С используется низколегированная листовая сталь марки 09Г2С по ГОСТ5520-79, трубы бесшовные горячедеформированные по ТУ14-3-1128-82 (испытания на изгиб по ГОСТ3728-78) из стали марки 09Г2С ГОСТ19282-73, сталь круглая марки 09Г2С по ГОСТ19281-73; шпильки и гайки из стали марки 33Х по ГОСТ4543-71.
       При проектировании и расчете сальниковых компенсаторов, толщины стенок корпуса и патрубков определялись из расчета обечаек на внутреннее давление среды по нормам расчета на прочность "Котлы стационарные паровые и водогрейные, и трубопроводы пара и горячей воды" ОСТ 105.031.08-85. Диаметры затяжных болтов и их количество определены расчетом на суммарную нагрузку от давления среды и усиления трения в уплотнительном узле. Кроме того, проектом предусмотрена усовершенствованная конструкция, не требующая подтяжки болтов: Сальниковый односторонний компенсатор с самоуплотняющим устройством - серия 5.903-13 выпуск 4.
       Размеры сальниковой камеры, куда помещается набивка, зависят от диаметра компенсатора и рабочего давления на которое он рассчитан. Толщина камеры выбирается обычно по толщине стандартного шнура, а длинна по рабочему давлению, ее величина должна быть достаточна для укладки не менее шести колец набивки (если компенсатор рассчитан на минимальное давление). Чем выше давление, тем больше длинна камеры, для укладки большего количества колец.
       Так как диаметр корпуса компенсатора больше трубопровода, в месте предусмотренном для стыковочного сварного шва, корпус имеет сужение, обеспечивающее переход от большего диаметра к меньшему. Конусный переход с большего диаметра на меньший достигается горячим способом или путем вырезки клиньев и сварки, так чтобы диаметр сужения соответствовал диаметру трубы. В месте нанесения приварного шва, на кромках патрубка предусмотрены скосы под углом 30°.
