Сальниковый односторонний компенсатор с самоуплотняющим устройством
серия 5.903-13 выпуск 4

       Сальниковый компенсатор с самоуплотняющим устройством изготавливается по чертежам серии 5.903-13 выпуск 4. Рабочие чертежи типовых конструкций сальниковых компенсаторов этой серии, разработаны в соответствии с исходными требованиями институтов ВНИПИэнергопром и Теплоэлектропроект. Производство сальниковых компенсаторов ведется на заводах изготовителях, специализирующихся на оборудовании для химической, газовой, нефтяной и теплоэнергетической промышленности, и в соответствии с утвержденной документацией, техническими условиями, требованиями ГОСТ. При проектировании и расчете, толщины стенок корпуса и патрубков определялись из расчета обечаек на внутреннее давление среды по нормам расчета на прочность "Котлы стационарные паровые и водогрейные, и трубопроводы пара и горячей воды" ОСТ 105.031.08-85. Диаметры затяжных болтов и их количество определены расчетом на суммарную нагрузку от давления среды и усиления трения в уплотнительном узле. Количество пружин и их характеристики подобраны с таким расчетом, что при затяжке их на максимальную нагрузку, будет создаваться постоянное давление на грунд-буксу, необходимое на уплотнение сальниковой набивки.
       Компенсаторы трубопроводов с самоуплотняющим устройством разработаны для компенсации термических деформаций водяных и паровых тепловых сетей от Ду 100 до 1400мм с параметрами воды и пара до Рраб 2,5МПа(25кгс/см2) при температуре воды до 200С и при температуре пара до 300С. Компенсирующая способность изменяется в зависимости от условного прохода и составляет: от 200 до 450мм - для односторонних компенсаторов. Для уменьшения габаритов, зазор между патрубками и пружинами принят не более 10 мм. При таком небольшом зазоре пружины нагреваются, что влияет на выбор используемых материалов. Как правило при рабочей температуре до 300°С применяется сталь 60С2, а при более высокой — сталь 50ХФА.
       Сальниковые компенсаторы трубопроводов односторонние с самоуплотняющим устройством применяются в районах строительства тепловых сетей с расчетной температурой наружного воздуха только до минус 40С, так как пружины, используемые в самоуплотняющем устройстве, предназначены для работы при температуре от минус 40 до плюс 120С (ОСТ 108.764.01.-80).
       Кроме того, для районов с более низкими температурами изготавливаются односторонние компенсаторы без самоуплотняющего устройства: Компенсатор сальниковый односторонний - серия 5.903-13 выпуск 4 и Компенсатор сальниковый односторонний - серия 4.903-10 выпуск 7 . А также двухсторонние варианты этих изделий: Компенсатор сальниковый двухсторонний .

Сальниковый односторонний компенсатор с самоуплотняющим устройством

Габаритные и присоединительные размеры

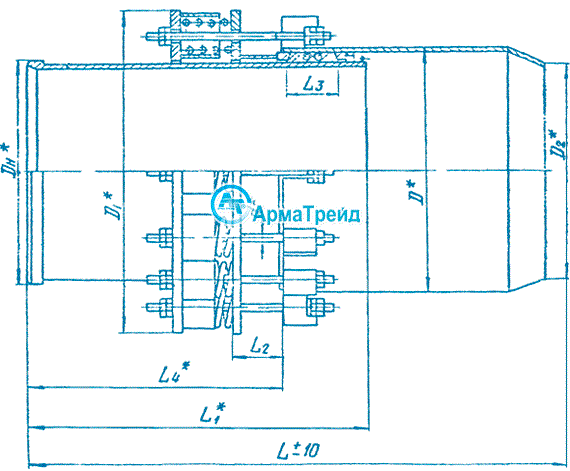

Сальниковый односторонний компенсатор с самоуплотняющим устройством - серия 5.903-13 выпуск 4 (Dy 100 - 1400)

Габаритные и присоединительные размеры сальниковых односторонних компенсаторов с самоуплотняющим устройством
Dy 100 - 1400 - серия 5.903-13 выпуск 4

Обозначение

Наименование
для спецификаций

Условный проход (Ду), мм

Давление
кгс/см2

Монтажная длинна, мм

Компенсирующая
способность, мм

Масса, кг.

ТС-579.00.000-45

100-25-TC-579-45

100

25

850

240

57

ТС-579.00.000-46

125-25-TC-579-46

125

25

880

240

64

ТС-579.00.000-47

150-25-TC-579-47

150

25

950

240

117

ТС-579.00.000-48

200-25-TC-579-48

200

25

1040

190

187

ТС-579.00.000-49

200-25-TC-579-49

200

25

1340

340

203

ТС-579.00.000-50

250-25-TC-579-50

250

25

1040

190

223

ТС-579.00.000-51

250-25-TC-579-51 250

25

1340

340

249

ТС-579.00.000-52

300-25-TC-579-52

300

25

1080

190

299

ТС-579.00.000-53

300-25-TC-579-53 300

25

1380

340

331

ТС-579.00.000-54

350-25-TC-579-54

350

25

1120

190

347

ТС-579.00.000-55

350-25-TC-579-55 350

25

1420

340

375

ТС-579.00.000-56

400-25-TC-579-56

400

25

1230

200

423

ТС-579.00.000-57

400-25-TC-579-57 400

25

1630

400

470

ТС-579.00.000-58

500-25-TC-579-58

500

25

1230

250

563

ТС-579.00.000-59

500-25-TC-579-59 500

25

1630

450

627

ТС-579.00.000-60

600-25-TC-579-60

600

25

1250

250

708

ТС-579.00.000-61

600-25-TC-579-61 600

25

1650

450

789

ТС-579.00.000-62

700-25-TC-579-62

700

25

1250

250

862

ТС-579.00.000-63

700-25-TC-579-63 700

25

1650

450

963

ТС-579.00.000-64

800-25-TC-579-64

800

25

1250

250

1020

ТС-579.00.000-65

800-25-TC-579-65 800

25

1650

450

1150

ТС-579.00.000-66

900-25-TC-579-66

900

25

1470

320

1254

ТС-579.00.000-67

900-25-TC-579-67 900

25

1870

520

1402

ТС-579.00.000-68

1000-25-TC-579-68

1000

25

1480

320

1486

ТС-579.00.000-69

1000-25-TC-579-69 1000

25

1880

520

1670

ТС-579.00.000-70

1200-25-TC-579-70

1200

25

1490

320

1928

ТС-579.00.000-71

1200-25-TC-579-71 1200

25

1890

520

2190

ТС-579.00.000-72

1400-25-TC-579-72

1400

25

1500

320

2536

ТС-579.00.000-73

1400-25-TC-579-73 1400

25

1900

520

2872

ТС-579.00.000-74

500-16-TC-579-74

500

16

1230

250

493

ТС-579.00.000-75

500-16-TC-579-75 500

16

1630

450

552

ТС-579.00.000-76

600-16-TC-579-76

600

16

1250

250

584

ТС-579.00.000-77

600-16-TC-579-77 600

16

1650

450

654

ТС-579.00.000-78

700-16-TC-579-78

700

16

1250

250

714

ТС-579.00.000-79

700-16-TC-579-79 700

16

1650

450

792

ТС-579.00.000-80

800-16-TC-579-80

800

16

1250

250

854

ТС-579.00.000-81

800-16-TC-579-81 800

16

1650

450

960

ТС-579.00.000-82

900-16-TC-579-82

900

16

1460

320

1045

ТС-579.00.000-83

900-16-TC-579-83 900

16

1860

520

1168

ТС-579.00.000-84

1000-16-TC-579-84

1000

16

1460

320

1228

ТС-579.00.000-85

1000-16-TC-579-85 1000

16

1860

520

1379

ТС-579.00.000-86

1200-16-TC-579-86

1200

16

1470

320

1530

ТС-579.00.000-87

1200-16-TC-579-87 1200

16

1870

520

1712

ТС-579.00.000-88

1400-16-TC-579-88

1400

16

1470

320

1918

ТС-579.00.000-89

1400-16-TC-579-89 1400

16

1870

520

2160
Примечание: При давлениях, отличных от приведенных в таблице, расчетные силы трения следует пересчитывать по рабочему давлению Р(раб) пропорционально отношению Р(раб)/Ру

Пределы применения, в зависимости от температуры проводимой среды.

Условное давление
Ру МПа (кгс/см2)

Давление рабочее Рраб, МПа (кгс/см2) при температуре среды,°С

Условный проход Ду, мм

До 200

До 250

До 300

1,6 (16)

1,6 (16)

1,4 (14)

1,25 (12,5)

100 - 1400

2,5 (25)

2,5 (25)

2,2 (22)

2,0 (20)



Устройство сальниковых компенсаторов
(описание конструкции)

       Сальниковый компенсатор представляет собой подвижное соединение из двух стальных труб разного диаметра. Труба меньшего размера помещается в трубу большего размера, а пространство между ними заполняется сальниковой набивкой. На внешней стороне корпуса монтируется арматура, ограничивающая перемещение внутренней трубы, чтобы предотвратить ее выпадение. Герметичность сальникового компенсатора достигается в результате уплотнения набивки. Первоначально ее уплотняют путем затяжки болтов, но во время эксплуатации часть набивки выгорает и истирается, поэтому болты необходимо регулярно подтягивать. Для решения этой проблемы была разработана конструкция компенсатора с самоуплотняющим устройством. У которого между фланцем и грунд-буксой установлены сжатые цилиндрические пружины. Сила сжатых пружин давит на втулку и уплотняет набивку. В односторонних сальниковых компенсаторах затяжка одного болта создает давление порядка 3 кН. Пружина для уплотнения набивки выбрана с учетом силы трения, возникающей между втулкой и болтами. Установка сальниковых компенсаторов с самоуплотняющим устройством позволяет повысить герметичность сальникового узла, тем самым снижаются потери тепла и повышается надежность изделия в эксплуатации. В этих устройствах используется изобретение "АС. №96528". В грунд-буксе предусмотрены профильные отверстия (пазы, допускаются круглые отверстия) для заливки антикоррозийной смазки (ЖПг 6/25к-о ГОСТ18852-73), что позволяет устранить коррозию патрубков под грунд-буксой, возникающую в следствии конденсации влаги из окружающей (белее холодной) среды.
       Размеры сальниковой камеры, куда помещается набивка, зависят от диаметра компенсатора и рабочего давления на которое он рассчитан. Толщина камеры выбирается обычно по толщине стандартного шнура, а длинна по рабочему давлению, ее величина должна быть достаточна для укладки не менее шести колец набивки (если компенсатор рассчитан на минимальное давление). Чем выше давление, тем больше длинна камеры, для укладки большего количества колец. Набивка сальниковых компенсаторов с самоуплотняющим устройством предусмотрена следующих марок: АР или АП-31 по ГОСТ5152-84. Ресурс работы таких набивок составляет порядка 25 полных циклов нагружения сальниковых компенсаторов. Такого количества циклов достаточно для эксплуатации компенсаторов в течении одного отопительного сезона. Скатанная прорезиненная набивка и асбестовые кольца марки АР, АРС ГОСТ5152-84 - применяется при давление рабочей среды до 10МПа и температуре до 400С. В случае необходимости использования компенсаторов при давлении рабочей среды до 0,5 МПа и температуре до 140С применяются кольца из теплостойкой резины типа 2 со средней степенью твердости 0 по ГОСТ6487-79 и асбестовая набивка АП-31 ГОСТ5252-84.
       Материал компенсатора, принятый в типовом проекте, углеродистая сталь - используется для изготовления сальниковых компенсаторов, применяемых в районах строительства тепловых сетей с расчетной температурой окружающей среды до минус 40С. Так как диаметр корпуса компенсатора больше трубопровода, в месте предусмотренном для стыковочного сварного шва, корпус имеет сужение, обеспечивающее переход от большего диаметра к меньшему. Конусный переход с большего диаметра на меньший достигается горячим способом или путем вырезки клиньев и сварки, так чтобы диаметр сужения соответствовал диаметру трубы. В месте нанесения приварного шва, на кромках патрубка предусмотрены скосы под углом 30°.
